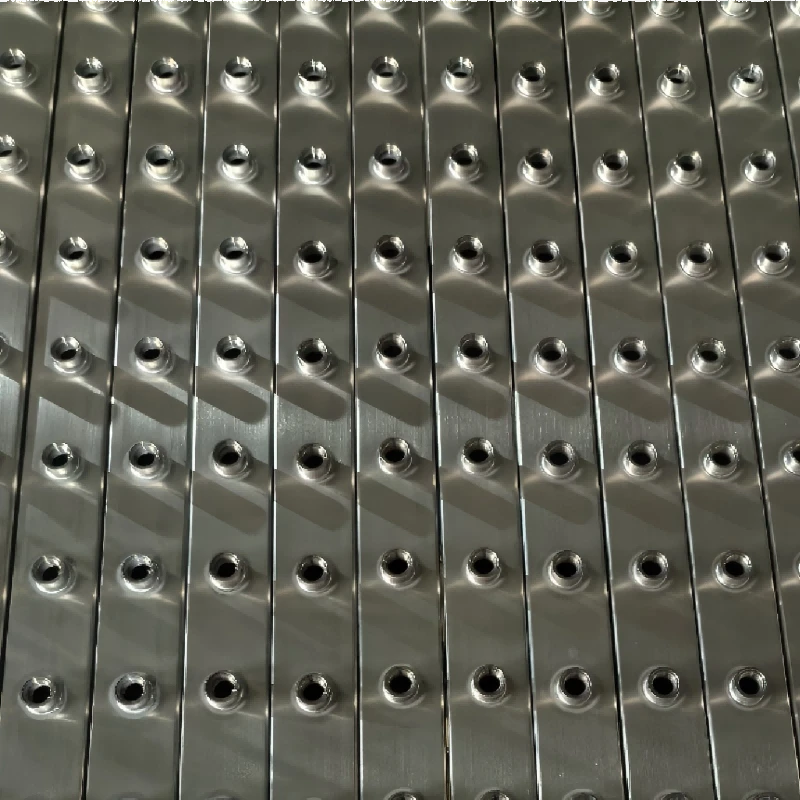

Četvrtasta cijev za hlađenje tekućinom

Četvrtasta cijev za hlađenje tekućinom izrađena je od-legure aluminija visoke čvrstoće ili nehrđajućeg čelika 316L i posebno je dizajnirana za učinkovito upravljanje toplinom. Struktura njegova kvadratnog-presjeka optimizira performanse dinamike fluida. U usporedbi s tradicionalnim kružnim cijevima, može povećati učinkovitost rasipanja topline za približno 15% pod istim-površinom presjeka. Proizvod ima glatkoću unutarnje stijenke manju od ili jednaku 0,8 μm kroz preciznu tehnologiju obrade, značajno smanjujući otpor tekućine i prikladan za sustave tekućeg hlađenja u scenarijima kao što su računalstvo visoke-gustoće, nove baterije za vozila s energijom i industrijska oprema.

Pošaljite upit

Uvod u proizvod

Značajke proizvoda

Učinkovito odvođenje topline

Kvadratna struktura povećava područje disipacije topline, u kombinaciji s dizajnom turbulentnog stupa (opcionalni kvadratni raspoređeni raspored od 2 mm), konvektivni koeficijent prijenosa topline doseže do 4223 W/(m²·K), što je 125,83% više od strukture sa šupljinom.

Podržava rad unutar širokog raspona temperatura od -40 stupnjeva do 150 stupnjeva i kompatibilan je s rashladnim tekućinama na bazi vode, etilen glikola i dielektričnim rashladnim tekućinama.

Lagan i otporan na koroziju

Model od aluminijske legure teži 40% manje od tradicionalne bakrene cijevi. Model od nehrđajućeg čelika postiže otpornost na koroziju -za hranu zahvaljujući materijalu 316L, pogodnom za vlažna ili kemijska okruženja.

Vanjski sloj koristi PPS inženjersku plastičnu ili keramičku prevlaku, s 3-poboljšanjem performansi protiv starenja i životnim vijekom većim od 10 godina.

Nizak otpor protoka i tihi dizajn

Patentirani dizajn shunta bez gume smanjuje pad tlaka za 20%, u kombinaciji s vodenom pumpom s keramičkom osovinom, radna buka je manja ili jednaka 25dB(A).

Ima ugrađen-indikator protoka za praćenje statusa cirkulacije rashladne tekućine u stvarnom vremenu, izbjegavajući rizik od pregrijavanja sustava.

Dizajn sigurnosne zalihosti

Dvo-slojna brtvena struktura (Viton fluoroguma + mehanička kopča) prolazi test tlaka od 10 bara, sa stopom curenja manjom od 0,001% godišnje.

Modularno sučelje podržava brzo umetanje i uklanjanje, smanjujući vrijeme održavanja za 60%.

Primjena

Podatkovni centri i HPC

Izravno hlađenje čipa ili imerzioni sustavi tekućeg hlađenja za rješavanje problema visoke-troškove rasipanja topline AI poslužitelja i superračunalnih centara.

Prefabricirani cjevovodni sustav kompatibilan je s plug{0}}and-play, poboljšavajući učinkovitost postavljanja za 50%.

Električna vozila

Rješenje za bočno hlađenje baterijskih paketa: cijevi u obliku zmije-u bliskom su kontaktu s površinom cilindričnih baterijskih ćelija, s kontrolom temperaturne razlike manjom od ili jednakom 2 stupnja, produžujući životni vijek baterije.

Krugovi tekućeg hlađenja za kontrolere motora i stanice za punjenje, koji podržavaju zahtjeve rasipanja topline platforme visokog{1}}napona od 800 V.

Industrijska oprema

Za-opremu visoke gustoće snage kao što su strojevi za lasersko rezanje i pretvarači frekvencije, prisilno hlađenje tekućinom osigurava stabilan rad opreme na temperaturi okoline od 45 stupnjeva.

Cjevovodi za tekuće hlađenje za sustave za pohranu energije, kompatibilni s litij-željezo-fosfatnim i litij-ionskim paketima baterija.

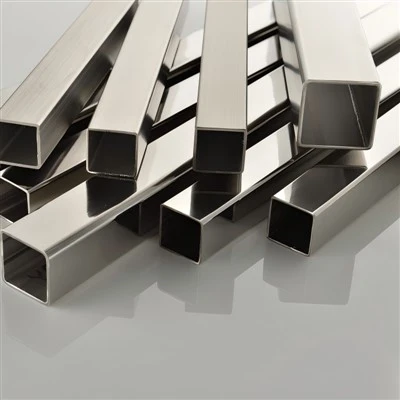

DN40 Stainless Steel Tube for Refrigeration Systems DN25 Stainless Steel Piping for Thermal Management Systems

Tehnički podaci

Parametar	Specifikacija
Naziv proizvoda	Četvrtasta cijev za hlađenje tekućinom
Oblik	Kvadratna/pravokutna cijev
Mogućnosti materijala	Nehrđajući čelik 304/316/316L, aluminij 6061/3003, bakar
Površinska obrada	Poliranje, četkanje, pjeskarenje, pasiviranje, elektrolitičko poliranje
Raspon vanjskih veličina	10×10 mm do 50×30 mm
Uobičajene veličine	10×10 mm, 15×15 mm, 20×20 mm, 25×25 mm, 30×20 mm, 40×20 mm, 50×30 mm
Debljina stijenke	1,0 mm – 3,0 mm
Duljina	300 mm / 600 mm / 1000 mm / prilagođena duljina
Unutarnja struktura	Jednokanalna / više{0}}kanalna / rebrasta struktura
Vrsta veze	Navoj, brza spojnica, zavareni, prirubnica
Standardi niti	G1/4, NPT, BSPT, SAE
Radni medij	Voda, mješavina glikola, rashladna tekućina, dielektrična tekućina
Radni tlak	0,6 MPa – 2,5 MPa (dostupno po narudžbi)
Metode ispitivanja	Ispitivanje nepropusnosti zraka, Ispitivanje tlaka vode, Ispitivanje curenja helijem
Radna temperatura	-40 stupnjeva do +120 stupnjeva
Tolerancija	±0,1 mm do ±0,5 mm
Proces proizvodnje	Ekstruzija, zavarivanje, CNC obrada, savijanje
Prilagođena usluga	OEM / ODM / Prilagodba crteža
Primjena	AI poslužitelji, podatkovni centri, CDU sustavi, paketi baterija, pohrana energije, industrijsko hlađenje

Prilagođene usluge

1. Prilagodba materijala i veličine

(1) Dostupni materijali: legura aluminija 6063-T5, nehrđajući čelik 316L, legura titana (otporna na koroziju u morskoj vodi) i razni drugi materijali.

(2) Raspon veličine presjeka: 20 mm × 20 mm do 200 mm × 200 mm, s debljinom stijenke od 1,5 mm - 5 mm.

2. Sučelja i metode povezivanja

(1) Podržava standardna sučelja kao što su G1/4 i NPT1/2, ili prilagođene prirubnice i brze spojnice prema crtežima korisnika.

(2) Pruža rješenja za povezivanje -otporna na eksploziju prikladna za opasna okruženja kao što su rudarstvo i platforme na moru.

3. Površinska obrada i označavanje

(1) Površinski tretmani kao što je eloksiranje (legura aluminija), elektrolitičko poliranje (nehrđajući čelik), povećanje otpornosti na koroziju.

(2) Lasersko graviranje korisničkih logotipa, modela i QR kodova za sljedivost punog životnog ciklusa.

4. Podrška za integraciju sustava

Dostupna su sveobuhvatna rješenja za hlađenje tekućinom, uključujući CDU (jedinicu za distribuciju kapaciteta hlađenja), senzore protoka i upravljački softver.

FAQ

1. Što je kvadratna cijev za hlađenje tekućinom?

Ovo je cijev kvadratnog ili pravokutnog poprečnog-presjeka dizajnirana za cirkulaciju rashladne tekućine za odvođenje topline u sustavima za hlađenje tekućinom. Naširoko se koristi u AI poslužiteljima, podatkovnim centrima, baterijama i industrijskoj opremi za hlađenje.

2. Zašto odabrati četvrtastu rashladnu cijev umjesto okrugle?

Kvadratne cijevi za hlađenje omogućuju bolju iskoristivost prostora, lakšu ugradnju duž okvira ili rubova ormarića i veće ravne kontaktne površine za integraciju s hladnim pločama ili razdjelnicima. Idealni su za kompaktne rashladne sustave-visoke gustoće.

3. Koji su materijali dostupni za ove kvadratne cijevi?

Uobičajene mogućnosti materijala uključuju nehrđajući čelik 304, nehrđajući čelik 316L, aluminij 6061, aluminij 3003 i bakar. Nehrđajući čelik je najpopularniji izbor zbog otpornosti na koroziju i dugog vijeka trajanja.

4. Koji je materijal najbolji za sustave tekućeg hlađenja podatkovnih centara?

Nehrđajući čelik 316L obično se preporučuje za sustave hlađenja podatkovnih centara jer nudi izvrsnu otpornost na koroziju, čvrstoću i kompatibilnost s vodom-glikolnim rashladnim sredstvima.

5. Koje se rashladno sredstvo može koristiti unutar cijevi?

Četvrtaste cijevi za hlađenje tekućinom mogu se koristiti s vodom, mješavinama glikola, dielektričnim tekućinama, rashladnim sredstvima ili prilagođenim industrijskim rashladnim tekućinama, ovisno o zahtjevima primjene.

6. Koje su vrste povezivanja dostupne?

Dostupne metode spajanja uključuju krajeve s navojem (NPT, BSPT, G navoji), brze spojnice, zavarene spojeve i prirubničke spojeve. Najbolja opcija ovisi o tlaku sustava i potrebama održavanja.

7. Kako spriječiti curenje u cijevima za hlađenje tekućinom?

Sprječavanje curenja zahtijeva precizno zavarivanje, pouzdane priključke, ispitivanje tlaka, ispitivanje nepropusnosti zraka i otkrivanje curenja helija prije otpreme. Visoko{1}}kvalitetno brtvljenje ključno je u rashladnim sustavima elektronike.

8. Koliki pritisak mogu podnijeti kvadratne cijevi za hlađenje tekućinom?

Tipične industrijske cijevi za hlađenje tekućinom mogu podnijeti 10–30 bara, ovisno o materijalu, debljini stjenke i dizajnu. Dostupne su i prilagođene visokotlačne-verzije.

9. Mogu li se kvadratne rashladne cijevi prilagoditi?

Da. Većina proizvođača nudi OEM i ODM usluge uključujući prilagođene dimenzije, debljinu stjenke, otvore, savijanje, CNC strojnu obradu, zavarivanje i završnu obradu površine na temelju crteža ili uzoraka.

10. Koje industrije koriste četvrtaste cijevi?

Naširoko se koriste u policama za poslužitelje s umjetnom inteligencijom, HPC sustavima, podatkovnim centrima, sustavima za pohranu energije iz baterija, baterijskim paketima za EV, energetskoj elektronici, laserskim strojevima i sustavima za hlađenje industrijske automatizacije.
